1.設備使用電源要求：
◆ 輸入電壓：單項 AC220V±10%
◆ 頻率：50/60Hz
◆ 相數：單項三線制（L-N-PE)
◆ 電壓分辨率：1V
◆ 輸出電壓波形分辨率≤5%
2.靜電放電的起因：
靜電放電的起因有摩擦起電、接觸分離起電、感應起電、傳導起電等多種，但IEC61000-4-2 主要描述在低度情況下，通過摩擦等因素，使人體積累了靜電，當帶有靜電的人在與設備接觸的過程中，就可能產生靜電放電。1.3、測試目的：
靜電放電現象是模擬：在低濕度條件下，帶電的人體直接觸摸電子設備對設備放電，產生的對設備的影響（直接放電）；和在觸摸臨近設備時產生放電對所關心設備的影響（間接放電）。
3.產品介紹：
ESD61002TA觸摸式靜電放電發生器產品完全符合或超過國際標準IEC 61000-4-2和國家標準GB/T17626.2的要求，主要用于評定電子電器產品靜電放電抗擾度能力。無論在外觀上，還是在性能指標上，都是可以與國外同類產品媲美的電磁兼容測試設備。
4.產品特點：
▲ 7.0觸摸屏顯示，內置環境溫濕度顯示；
▲ 符合 IEC61000-4-2 和 GB/T17626.2 標準的要求；
▲ 為評定電氣和電子設備經受靜電放電時的性能提供一個判據；
▲ 液晶顯示，智能控制，使用進口程控高壓電源，可靠性好；
▲ 內置國際標準等級參數 ,內置一鍵編程模式，體積小，操作方便；
▲ 使用簡單，無需注意操作順序（有軟件保護）；
▲ 可以非常方便地更換阻容套件，以滿足不同標準的試驗要求。
5.產品圖片：
6.技術參數：
|
型號
|
ESD61002TA
|
|
輸出電壓
|
0.2～±20kV
|
|
輸出電壓極性
|
正 / 負
|
|
放電電容
|
150PF
|
|
放電電阻
|
330Ω
|
|
放電電流上升時間
|
0.6 ～ 1ns
|
|
靜電保持時間
|
>5s
|
|
工作形式
|
放電時間間隔可以設置在 0.05 ～ 99.99s 之間，可滿足各種操作方式，如 20PPS 放電； 設置值小于 0.05s 時，是單次放電
|
|
放電次數設定
|
1 ～ 9999 或無限次
|
|
放電形式
|
接觸放電
|
|
空氣放電
|
|
放電次數
|
可預設置 1-9999 次或無限次
|
|
觸發方式
|
1.自動 2.手動 3.電壓自動漸升 掃描
|
|
設備工作電源
|
AC220V ± 10%,50 Hz
|
|
環境溫度
|
15 ℃ -35 ℃
|
|
主機尺寸，重量
|
350×360×175 mm 10kg
|

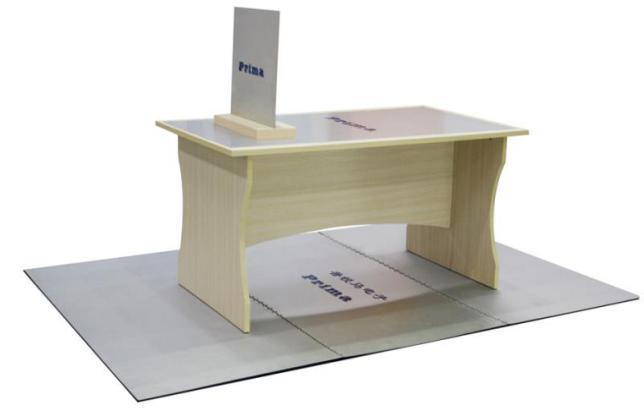

7.實驗配置：標準靜電放電實驗環境ESD-DESK
靜電放電實驗桌是為靜電放電試驗而專門設計的試驗裝置，符合IEC61000-4-2和GB/T17626.2標準，也可以用于脈沖群和衰減振蕩波的抗擾度試驗。
標準靜電放電實驗桌規格：
|
臺式設備
|
|
① 試驗臺(1600×800×800mm)
|
|
②參考接地板(2700×1800×1.5mm)
|
|
③垂直耦合板(500×500×1.5mm)
|
|
④水平耦合板(1600×800×1.5mm)
|
|
⑤絕緣襯墊
|
|
⑥帶電阻的電纜線（470kΩ*2）
|
這套試驗配置是針對靜電放電試驗專門設計的，符合IEC61000-4-2和GB/T17626.2標準的要求，對提高靜電放出 電試驗的重復性和可比性有重要作用。根據被試設備不同，靜電放電試驗有臺式和落地兩種配置，ESD-DESK則是兩種配置的組合。本配置還可以用于脈沖群和衰減振蕩波的抗擾度試驗。
靜電放電抗擾度試驗配置示意圖：

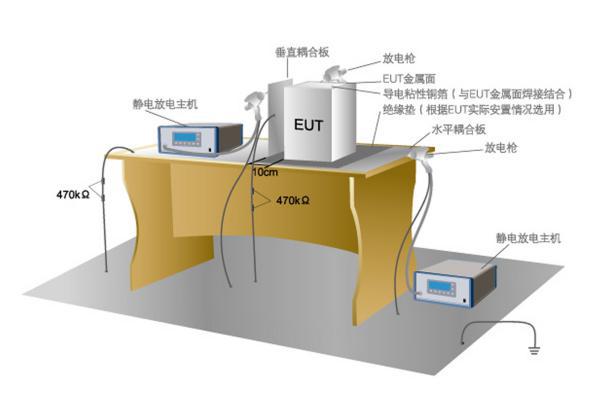

臺式設備試驗配置示意圖

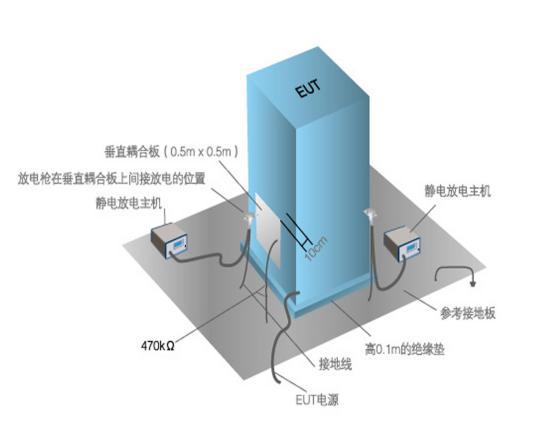

落地式設備試驗配置示意圖
